医院信息管理系统之影像归档和通信系统(PACS)(四)

医院信息管理系统之影像归档和通信系统(PACS)(四)：

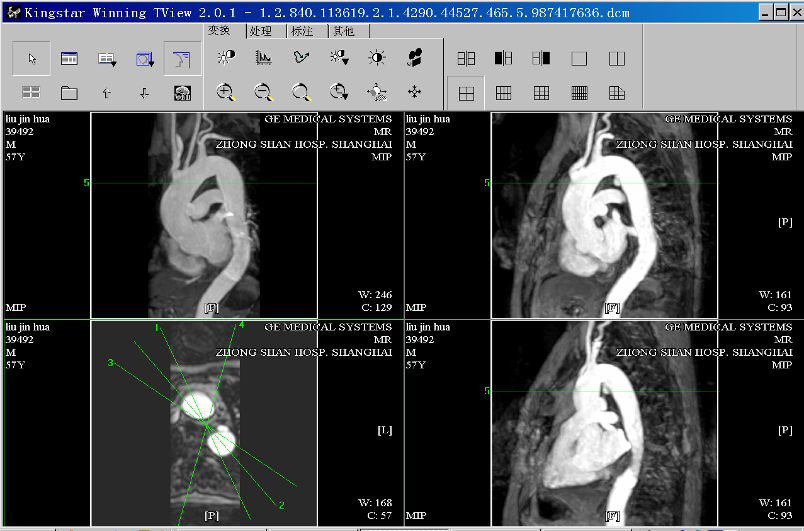

1) 显示CT、MR图像的定位线。

1) 对于DICOM文件中保存有VOI LUT数据的影像，显示出当前窗宽窗位对应的LUT曲线与影像的直方图曲线。

1) 提供测量血管狭窄率、DSA左心室参数测量及心胸比测量等专业临床分析应用工具。

2) 可将某一幅图像标注为KeyImage，并可选择是否只打开Key Image。

3) 可将调阅的一个检查或序列的图像发送到其它DICOM工作站。如影像设备。

4) 可将某些检查或序列的图像导出为DICOM Dir格式的光盘或目录。以便教学或科研时带出使用。可选择：

n 多个检查导出。

n 某个检查所有序列、单个序列、多个序列导出

n 可以存为一个新的DICOM Dir或追加到已存在的DICOM Dir。

DSA图像测量分析

1) 造影血管分析：血管狭窄率及相关参数的测量。对于待测量的某段血管，计算出平均直径Ln和最小直径Ls，并得到直径狭窄率SL(Stenosis Length)和面积狭窄率Sa：

直径狭窄率：

面积狭窄率：

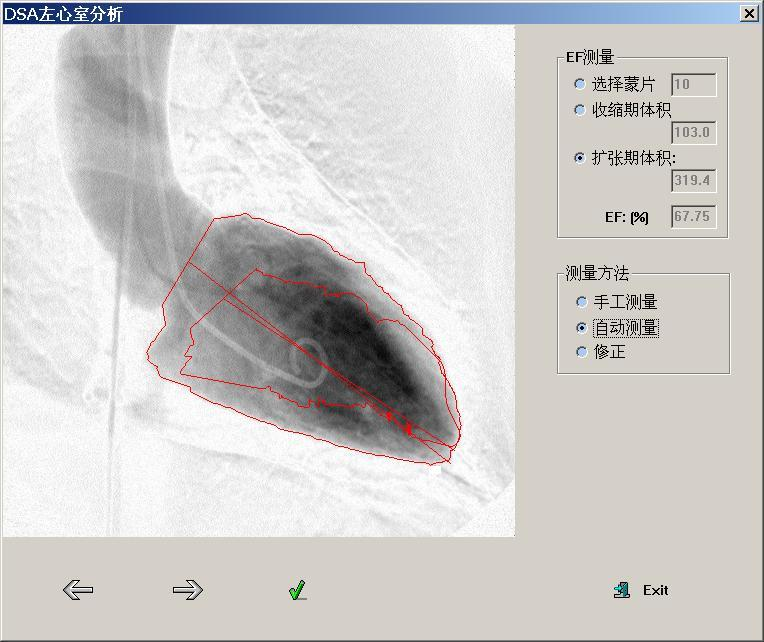

1) 造影心脏分析： EF（Ejection Fraction排血分数)测量。左心室收缩末期的体积记为ESV（End Systolic Volume），舒张末期的体积记为EDV(End diastolic Volume)，排血分数：

。

程序使用自动检测与手工修改相结合的方法，然后根据积分思想计算心脏的体积：沿主轴把心左心室切分成厚度为h的n片，当h足够小时，每片近似为一个高度为h的圆柱体，从而可以得到其体积，所有圆柱的体积相加，就得到了左心室的体积V。这里需要考虑到在拍片过程中引入的图象缩放效应，对于计算得到的左心室体积V，需要进行如下修正：

其中，A、B为修正系数。与拍图仪器、病人和胶片的相对位置有关。

血流速度的测量：在序列图像的每一幅上，手工顺次画出两个ROI，分别对应同一血管上的前后两个区域。检测这些区域的平均密度值，画出两个密度-帧数曲线（纵坐标：密度，横坐标：第几帧图像）。两条曲线的峰值对应的帧数之差，乘以图像的采样频率，就得到了两个ROI的密度分别到达峰值时对应的时间差t，设两ROI沿血管中轴的距离为s, 那么，血流速度v=s/t。这里，ROI的密度到达峰值对应的帧数应该由医生手工选择确定。对于静止的图像，程序可以自动检测得到密度-帧数曲线。

PACS企业管理器

完成数据流的各种规则的定义和规划，完成对系统中各种服务的监控，以及其他一些的管理功能。运行于PACS中心服务器。

Ø 数据流规则管理：数据流规则管理用来定义数据流规则。数据流规则有5种形式

1) 路由规则规定了：当一个终端用户试图访问系统中某一副图像时，系统决定将图像的哪一份图像实例提供给用户的规则。拟采用对每个工作站进行静态配置的方案，即对每个工作站进行路由设定。比如对于某放射科工作站设定的路由规则为“存储卷1－》存储卷2－》存储卷3－》备份存储卷”。那么此工作站试图访问系统中的图像时，路由系统将按照此顺序将所有图像实例排序后，提供给该用户优先级最高的图像实例。

以上就是医院信息管理系统的影像归档和通信系统(PACS)的部分说明！
